H02

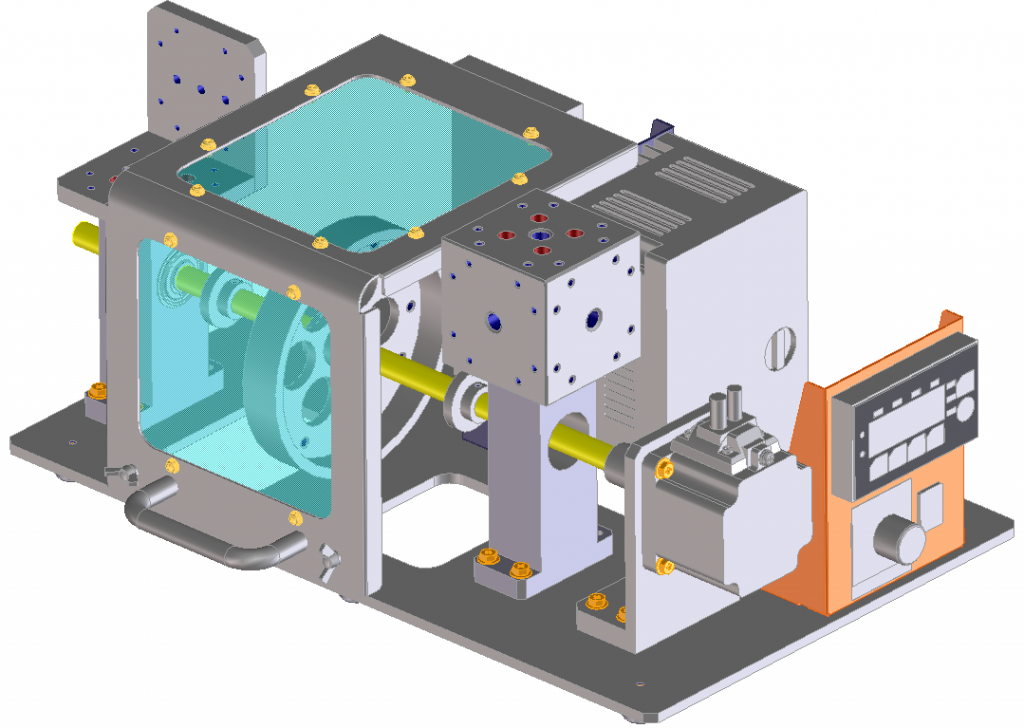

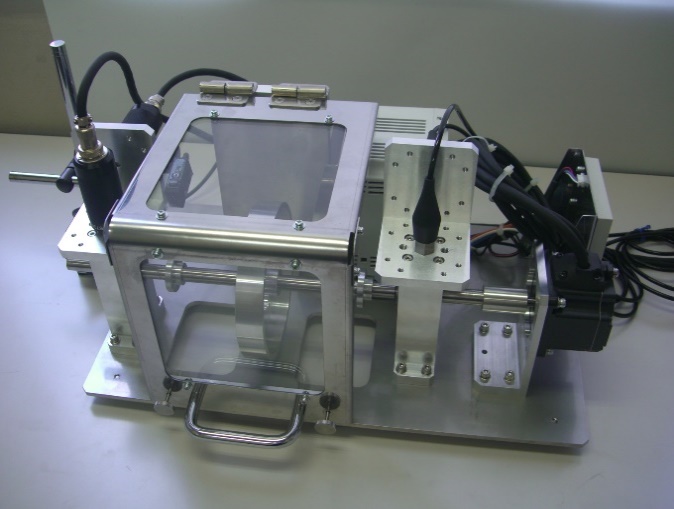

回転振動模擬装置
回転振動模擬装置は、当社が産業用モータ・発電用タービン・コンプレッサ・ポンプ等の大型回転機器に関する回転振動解析用ポータブルシステムRotaryViewを販売する際に、計測機器のためのセンサの準備や、計測担当要員の教育用に実際の回転機器を模擬した装置が必要であるとのお客様の要望により開発したものです。振動測定用の加速度、速度、変位センサや、回転センサを取り付けて簡単に現場の測定環境を模擬することができます。 回転数はダイヤルを回して手動で変化させられるほか、コントローラパネルからの指定により上昇、下降率を変化させるようなプログラム運転も可能です。
特長
- ■回転速度設定：回転ダイヤルを回して回転数を変化可能。
■回転数制御範囲：80～4000rpm
■加速、減速時間：0.2～15s（3000rpm／min時）
■回転数表示：4桁LCD表示
■使用モータ：オリエンタルモータ、BLF230A
■使用コントローラ：オリエンタルモータ、BLFD30A2

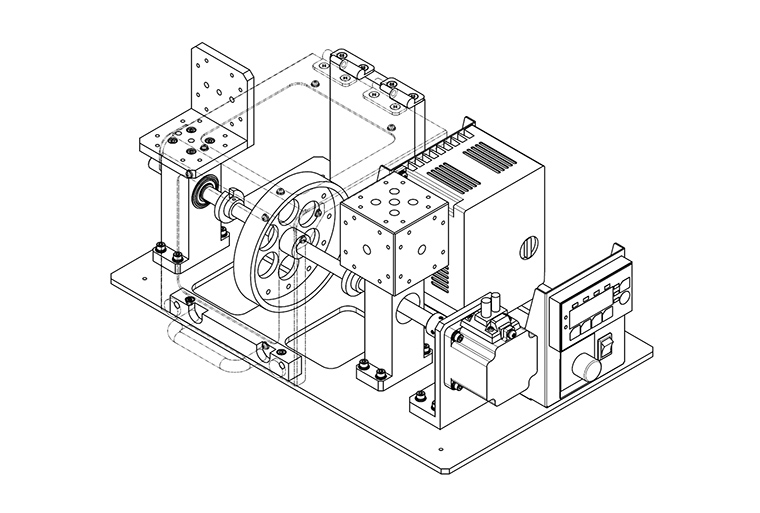

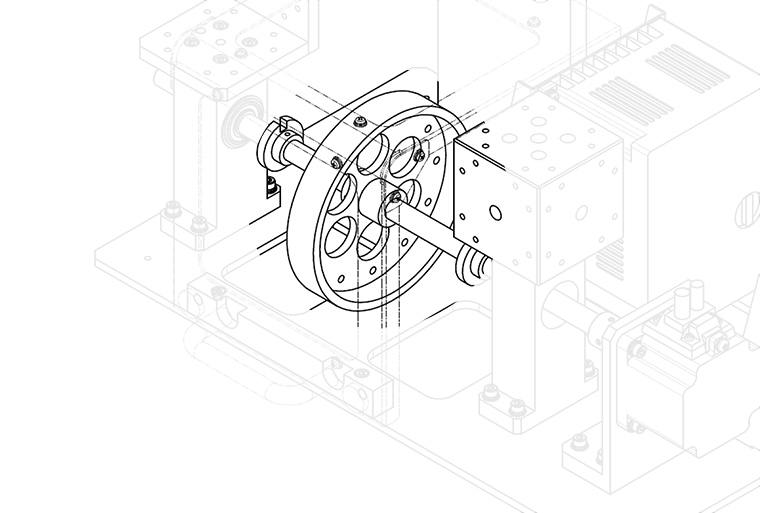

■電源仕様：単相AC100V、30W - 2個の軸受に振動センサを取り付け、回転軸に非接触回転センサを取り付けて、タービン、コンプレッサ、ポンプ、モータ等、大型回転機器を模擬できます。回転数は4000rpmまで可能です。
使用分野
- 計測機器のためのセンサの準備や、計測担当要員の教育用に実際の回転機器を模擬したデータを再現できます。
- 振動測定用の加速度、速度、変位センサや、回転センサを取り付けて簡単に現場の測定環境を模擬することができます。
- 回転数はダイヤルを回して手動で変化させられるほか、コントローラパネルからの指定により上昇、下降率を変化させるようなプログラム運転も可能です。
ご注意事項
- 測定機器の仕様については、別途メーカーの資料をご参照ください。
- 使用するセンサ、センサアンプ、ソフトウェア詳細仕様については当社にお問い合わせください。
- 本文中の商品名は各社の登録商標です。 本仕様はお断りなく変更することがあります。
-
当ソフトウェアの納入立会、個別改造については、当社にお問い合わせください。
当社ではこの他、計測制御系の各種ソフトウェアの受託開発を行います。
