データ収録・ＦFT解析パッケージ

Spectra View®スペクトラビュー

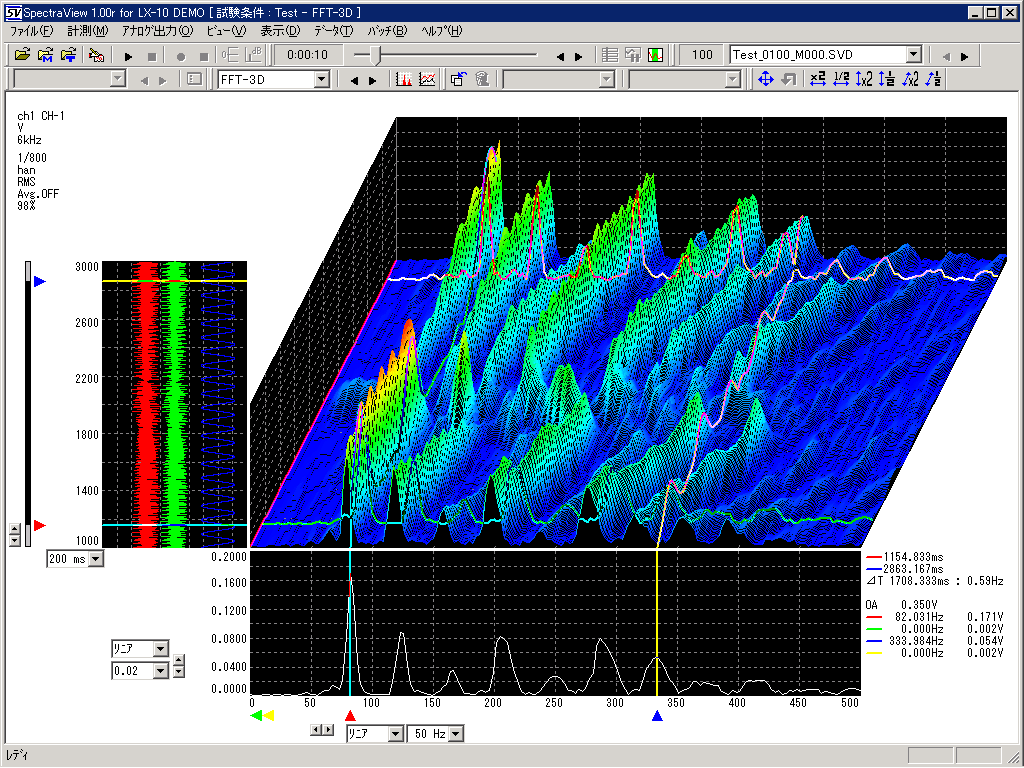

エンジン、モータ、ポンプ等の振動データや音響データ、高速波形データの収録・FFT解析を簡単に行えるパッケージです。　後処理でFFT３D表示が可能です。

Spectra View®は、

振動データや音響データ、高速波形データのデータ収録・FFT解析を行うソフトウェアです。

産業用機器の開発、信頼性試験や生産設備・プラントの監視・保守に幅広く使用できます。

TEAC製データロガーに対応します。

Spectra View®の特長

自動車エンジン、ブレーキ、クラッチ等の振動データや稼働中の産業機器の音響データ、電気回路の高速波形データの収録やFFT解析を簡単に行えるます。　モータ、タービン、コンプレッサ、ポンプ等の振動解析に不可欠な機能として、オプションの後処理回転トラッキング解析パッケージを組み合わせれば、回転数に比例した解析が可能です。

  • TEAC製「LX1000シリーズ」を使用して本体のみなら１６チャネルから最大256チャネル、「WX7000」シリーズでは本体16チャネルから最大128チャネルまで接続可能です。DCから40kHz帯域でFFT解析が可能です。
  • データ収録は最大約1.6MB/sec(8ch × 100kHz 相当)のパフォーマンスがあります。マニュアル、ワンショット、リピートトリガを使用でき、３チャネルのAND/OR条件を指定可能です。

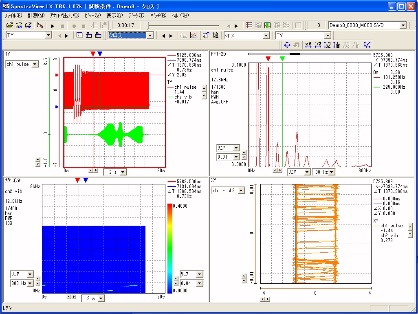

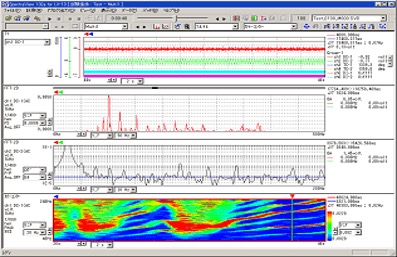

  • TYグラフ・XYグラフ・バーグラフ・4チャネルFFTグラフのリアルタイム表示が行えます。画面の表示はシングル、マルチグラフにパターンを切り替えられます。画面構成はロガーとチャンネル構成、サンプリングレート等のデータ収録指定とともに試験条件に保存することができます。

使用分野

  • シャーシーダイナモでのエンジン、空調騒音評価試験計測用に
  • 車載でのブレーキの性能試験用に
  • 大型モータの振動試験評価用に
  • ガスタービン発電設備評価試験用に

動作環境

PC

OSウインドウズ10/11対応です。
32/64ビット環境両方で動作します。
CPUCorei5以上
メモリー8GB以上
ディスプレーXGA以上

測定機器

測定機器TEAC製LX1000シリーズ、WX7000シリーズ
接続インターフェイスイーサネット

ご注意事項

  • 測定機器の仕様については、別途メーカーの資料をご参照ください。
  • 使用するセンサ、センサアンプ、ソフトウェア詳細仕様については当社にお問い合わせください。
  • 本文中の商品名は各社の登録商標です。 本仕様はお断りなく変更することがあります。
  • 当ソフトウェアの納入立会、個別改造については、当社にお問い合わせください。
    当社ではこの他、計測制御系の各種ソフトウェアの受託開発を行います。

ご購入・お問い合わせ

ソフトウェアパッケージの価格は
各シリーズにより異なります。
ご購入は、当社または横河電機
・代理店にお問い合わせください。
当プログラムはパソコン1台毎に1セットご注文ください。
システム導入立会費は、別途有償となります。
プログラム改造のご相談は別途お見積もりの上、対応させていただきます。
