Wave Researcher®Ver4
横河電機SMARTDAC＋シリーズ
データアクイジションシステム対応
｢Wave Researcher｣® データ収集分析パッケージは、1992年2月に発売を開始して以来、全国の工場や研究所でご採用頂き、基礎研究から製品の信頼性試験に至るまでの、さまざまな分野で活用頂いております。また、｢Wave Researcher｣®をベースとして、お客様のご要望に応じてカスタマイズした事例も数多くあります。 弊社では、これまでの技術ノウハウの蓄積により、機能的で操作性の高いパッケージを発売しておりますが、今回、横河電機㈱のMX、MW、DARWIN版に加えて、SMARTDACシリーズ対応版を発売致しました。
特長

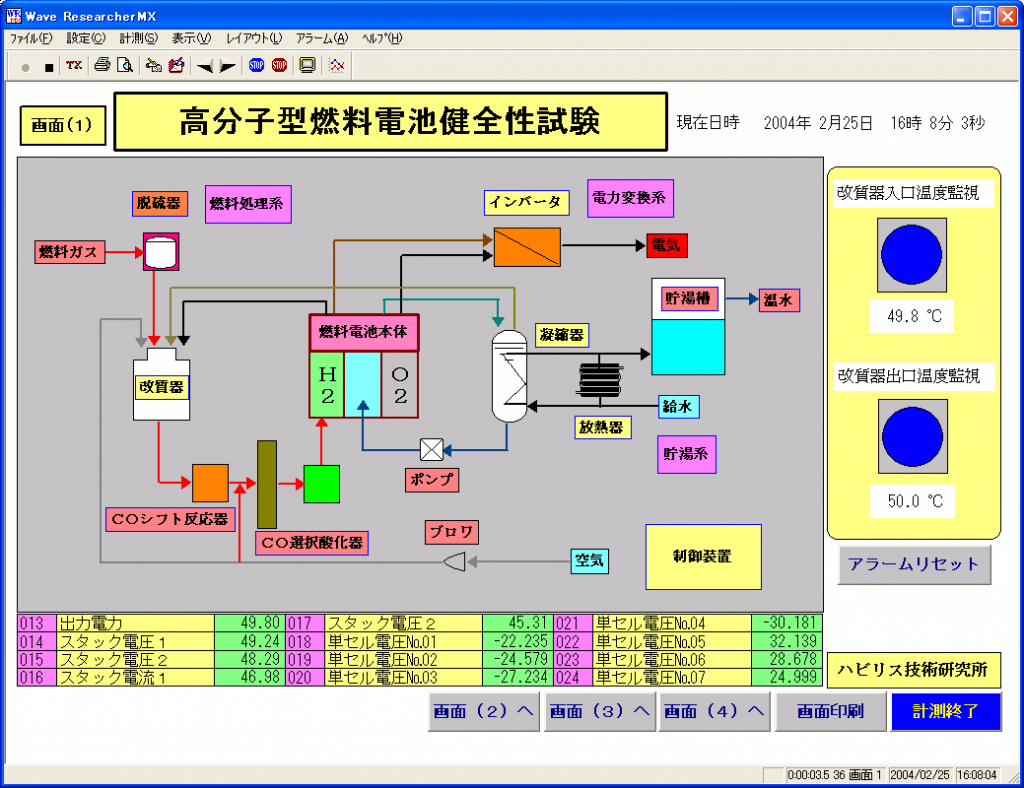

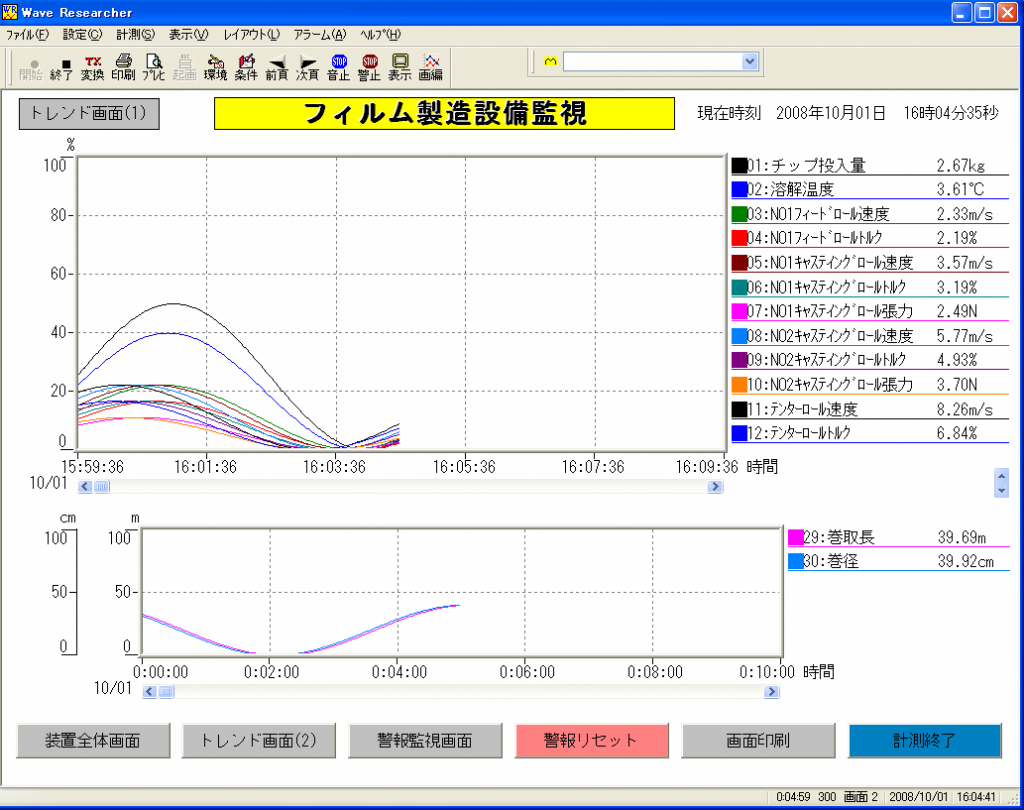

- 時系列グラフ・XYグラフ・棒グラフ・ビットマップ・アナログメータ等の豊富な表示モジュールをマウスで張り付けて簡単に画面を作成し、リアルタイム表示が行えます。 Ver4からは計測中にスクロールバックして過去のデータの参照も可能になったほか、アナログメータ、アニメーション表示等、各表示モジュールの機能強化を行いました。
- 取り込んだデータのチャネル間リアルタイム演算が可能です。四則演算の他各種関数も使用でき、演算結果のグラフ表示、データ保存も行えます。条件判定式（IF文）による処理の分岐も可能です。 取り込んだ計測データは画面上でのグラフ表示やカーソルリード機能、区間演算、カンマ付きCSVファイル変換、印刷等、多彩な編集処理が行えます。
使用分野
- 自然にやさしい新エネルギー、省エネルギーシステムの研究や製品開発に
- プラントの監視、新システムの実証試験や生産設備の監視や保全管理に
- 研究設備、試験設備でのデータ収集・解析に
- 生産設備の品質データの収集・監視に
収録
あらかじめ測定機器から収集チャネル、画面表示等の測定条件を登録しておくことにより、簡単に測定開始できます。 連続計測はもちろん、一日単位や一定の日にち単位の測定を行う繰り返し計測も可能です。 計測中に試験状況に関するメモ等の入力が可能になりました。後処理で変更もできます。
解析
計測したファイルを呼び出してトレンドグラフの表示や区間演算、テキストファイルへの変換も簡単に行えます。収集時にリアルタイム演算を行えますが、演算式を修正して再度演算処理を行うことも可能です。
レポート
画面の印刷は表示画面単位に行えます。 ウインドウズのコピー／ペースト機能により、表示されている画面をマウスで指定し、Word等に張り付けることもできます。
動作環境
PC
| OS | ウインドウズ10/11対応です。 32/64ビット環境両方で動作します。 |
|---|---|
| CPU | CPUはCorei3以上 |
| メモリー | メモリーは4GB以上 |
| ディスプレイ | XGA以上（1024×768ドット） できるだけ解像度の高いものを使用してください。 |
測定機器

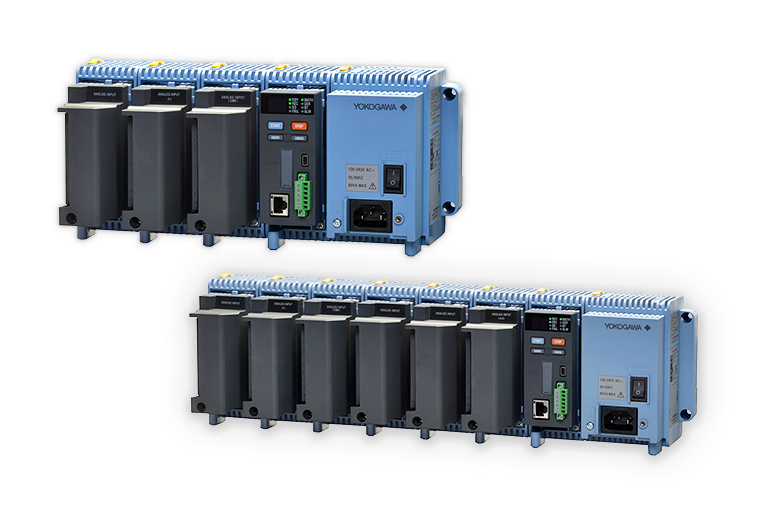

| 測定機器 | 横河電機製データアクイジションシステムSMARTDAC+シリーズ |
|---|---|
| 接続インターフェイス | イーサネット |
ご注意事項
- 測定機器の仕様については、別途メーカーの資料をご参照ください。
- 使用するセンサ、センサアンプ、ソフトウェア詳細仕様については当社にお問い合わせください。
- 本文中の商品名は各社の登録商標です。 本仕様はお断りなく変更することがあります。
-
当ソフトウェアの納入立会、個別改造については、当社にお問い合わせください。
当社ではこの他、計測制御系の各種ソフトウェアの受託開発を行います。
ご購入・お問い合わせ
ソフトウェアパッケージの価格は
各シリーズにより異なります。
ご購入は、当社または横河電機
・代理店にお問い合わせください。
各シリーズにより異なります。
ご購入は、当社または横河電機
・代理店にお問い合わせください。
当プログラムはパソコン1台毎に1セットご注文ください。
システム導入立会費は、別途有償となります。
プログラム改造のご相談は別途お見積もりの上、対応させていただきます。
